Электролюминесцентные знакосинтезирующие индикаторы

ЗЭЛ2

Индикатор мнемонический электролюминесцентный предназначен для отображения информации в виде мнемосхемы или части мнемосхемы в средствах отображения информации индивидуального, группового и коллективного пользования.

Корпус стеклянный, плоский Масса не более 1500 г.



Условия эксплуатации

Вибрационные нагрузки:

диапазон частот, Гц.........1-35

ускорение, м/с (g), не более.......4,9 (0,5)

Многократные ударные нагрузки:

ускорение, м/с (g), не более.......147 (15)

длительность удара, мс........2-15

Температура окружающей среды, °С...... [ ]... 55

Относительная влажность воздуха, %, не более . . .98 Пониженное атмосферное давление. Па (мм. рт. ст.) . . 69 900 (525)

Основные данные

Число цветов свечения...........4

Цвета свечения . . ..........Зеленый,

красный, желтый, синий

Яркость свечения элементов отображения, кд/м, не менее:

красного цвета ............ 4

желтого и зеленого цветов.........20

синего цвета ............. 15

Число элементов отображения, не менее.......59

Число цветов свечения......., . , . 4

Напряжение возбуждающее, В.........220

Частота возбуждающего напряжения, Гц:

красного цвета свечения .......... 1 ООО

желтого, зеленого, синего цветов свечения.....400

Максимальное возбуждающее напряжение, В.....250

Минимальная наработка, ч..........500

Число переключений, не менее......... 100 000

Срок хранения, лет, не менее . , ,.......2



Параметр, изменяющийся в течение минимальной наработки: яркость свечения элементов отображения, кд/м, не менее:

красного цвета ............ 2

желтого и зеленого цветов.........10

синего цвета ............ 3

Параметр, изменяющийся в течение срока хранения, - яркость элементов отображения, кд/м, не менее:

красного цвета свечения..........2,5

желтого и зеленого цветов свечения ...... 15

синего цвета свечения .......... 10

ЗЭЛЗ, ЗЭЛ4

Индикаторы мнемонические электролюминесцентные предназначены для отображения информации в виде мнемосхемы или части мнемосхемы в средствах отображения информации индивидуального, группового и коллективного пользования.

Корпус стеклянный, плоский Масса не более 1500 г (ЗЭЛЗ) и 200 г (ЗЭЛ4).

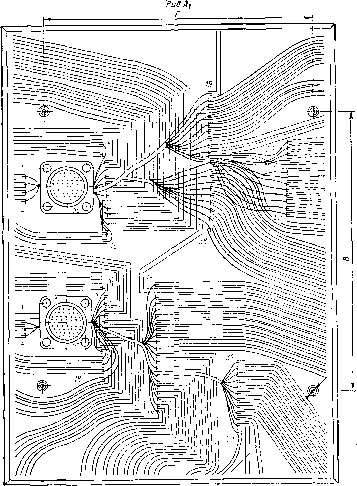

Размеры индикаторов

Тип индикатора

Размеры, мм

Тип электрического соединителя

А Б

зэлз

ЗЭЛ4

300 90

300 75

180 60

180 45

Вилка РС-50 Розетка РГ-П1-1-4

□((

СЗ СОО □

®




4отв M4-7H;h3,3

Условия эксплуатации

Вибрационные нагрузки:

диапазон частот, Гц.........1-60

ускорение, м/с (g), не более........9,8 (1)

Многократные ударные нагрузки:

ускорение, гл/с {g), не более.......147 (15)

длительность удара, мс.........2-15

Температура окружающей среды, °С......-25...--55

Относительная влажность воздуха, %, не более . . . 98 Пониженное атмосферное давление. Па (мм рт. ст.) . . 69 900 (525)

31-5210 481
